淬火溫度又被稱(chēng)為淬火加溫溫度，*是指對(duì)產(chǎn)品工件開(kāi)展加溫的*大溫度。那麼淬火溫度對(duì)各種各樣鋼的危害有什么?提升淬火溫度能提升 工模貝使用壽命嗎?下邊*要我們一起來(lái)看一下廣東力華的詳解吧!

一、介紹　　

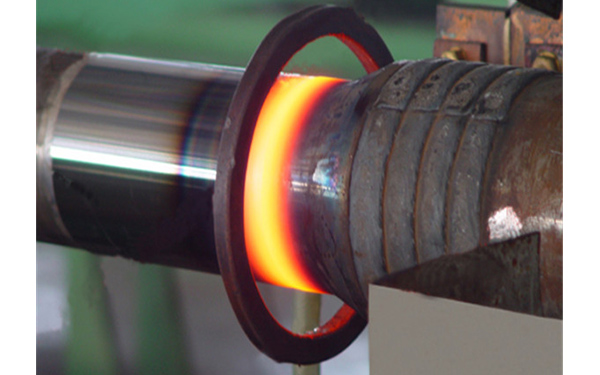

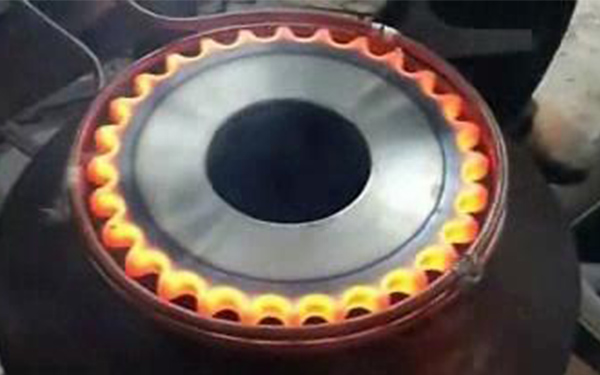

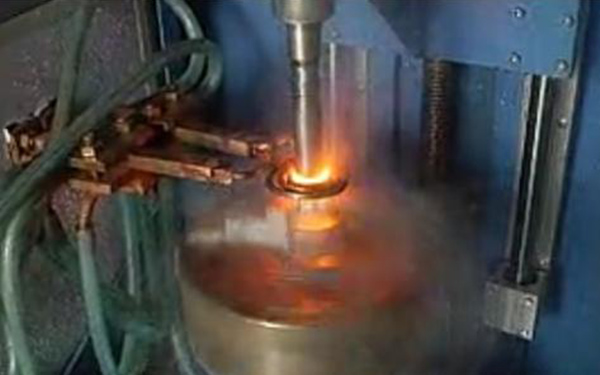

淬火溫度又叫淬火加溫溫度，*是指對(duì)將開(kāi)展淬火解決的產(chǎn)品工件開(kāi)展加溫所做到的*大溫度，也是其開(kāi)展制冷解決時(shí)的原始溫度，其在臨界值溫度之上。一般亞共析的淬火溫度為Ac3之上30~50度;共析或過(guò)共析鋼的淬火溫度為Ac1之上30~50度。

二、淬火溫度對(duì)各種各樣鋼的危害有什么　　

1、淬火溫度對(duì)高硼高速鋼顯微鏡機(jī)構(gòu)的危害

在一般高速鋼原材料中，添加適量硼來(lái)替代一般高速鋼中價(jià)格比較貴的鋁合金原素，設(shè)計(jì)方案了一種新式的高硼高速鋼原材料。經(jīng)科學(xué)研究淬火溫度對(duì)0.4%～0.5%C和1.0%～1.5%B的高硼高速鋼顯微鏡機(jī)構(gòu)的危害。結(jié)果顯示，高硼高速鋼的鑄態(tài)機(jī)構(gòu)由金相組織、鐵素體和小量馬氏體及其硼碳化學(xué)物質(zhì)構(gòu)成，硼碳化學(xué)物質(zhì)由M23(B，C)6、(W，Mo)2(B，C)，M3(B1.5，C0.5)和M(B0.7，C0.3)構(gòu)成，網(wǎng)絡(luò)狀和魚(yú)骨頭狀沿位錯(cuò)遍布。淬火解決后，基材機(jī)構(gòu)轉(zhuǎn)化成板條馬氏體，帶有4%殘余馬氏體，硼碳化學(xué)物質(zhì)的種類(lèi)沒(méi)有產(chǎn)生變化，但總數(shù)降低。在950～1100℃內(nèi)淬火，硼碳化學(xué)物質(zhì)部分產(chǎn)生融解，發(fā)生斷開(kāi)連接狀況;伴隨著淬火溫度的上升，斷開(kāi)連接狀況愈來(lái)愈顯著，進(jìn)而緩解了對(duì)基材的隔斷功效。有關(guān)結(jié)果：　　(1)含0.3%～0.5%C和含0.5%～2.5%B的高硼高速鋼的鑄態(tài)顯微鏡機(jī)構(gòu)由金相組織、鐵素體和小量馬氏體及其硼碳化學(xué)物質(zhì)構(gòu)成，硼碳化學(xué)物質(zhì)網(wǎng)絡(luò)狀和魚(yú)骨頭狀沿位錯(cuò)遍布;而且，硼碳化學(xué)物質(zhì)由M23(B，C)6、(W，Mo)2(B，C)，M3(B1.5，C0.5)和M(B0.7，C0.3)構(gòu)成。(2)高硼高速鋼經(jīng)高溫淬火后，基材機(jī)構(gòu)都轉(zhuǎn)化成了強(qiáng)延展性好的板條馬氏體，并帶有小量殘余馬氏體，成分在4%上下;　　(3)在950～1050℃范疇內(nèi)淬火，硼碳化學(xué)物質(zhì)產(chǎn)生部分融解，發(fā)生斷開(kāi)連接狀況，伴隨著淬火溫度的上升，斷開(kāi)連接狀況愈來(lái)愈顯著。(4)高硼高速鋼經(jīng)淬火解決后，硼碳化學(xué)物質(zhì)的種類(lèi)沒(méi)有產(chǎn)生變化，其總數(shù)降低。

2、淬火溫度對(duì)M2高速鋼物理性能的危害　　

隨淬火溫度的上升，M2高速鋼的強(qiáng)度、紅強(qiáng)制提升，但超出某一極限溫度(1250℃上下)時(shí)，鋼的硬度、紅強(qiáng)制又逐漸降低。此外隨淬火溫度的上升，M2高速鋼的延展性慢慢減少，尤其是超出1220℃時(shí)，延展性降低顯著。單純性從提升 數(shù)控刀片的強(qiáng)度、耐磨性能、紅強(qiáng)制的視角考慮到，M2高速鋼選用高的淬火溫度是有益的，但淬火溫度過(guò)高，高速鋼延展性明顯減少，并且過(guò)高的淬火溫度使熱處理工藝耗能提升，熱處理設(shè)備的使用壽命減少，造成數(shù)控刀片的產(chǎn)品成本提升 。因而針對(duì)制做強(qiáng)度和紅強(qiáng)制有特別要求的數(shù)控刀片，M2高速鋼的淬火溫度宜挑選1230～1250℃，而針對(duì)延展性有特別要求的數(shù)控刀片，M2高速鋼的淬火溫度宜在1190～1220℃中間開(kāi)展調(diào)節(jié)。

3、淬火溫度對(duì)低碳鋼的機(jī)構(gòu)和強(qiáng)延展性的危害　　

(1)提升 淬火溫度能夠慢慢降低低碳鋼淬火機(jī)構(gòu)中塊狀馬氏體的總數(shù)，得到以板條馬氏體為主導(dǎo)的機(jī)構(gòu)。再次提升 淬火溫度，可能在板條馬氏體界限產(chǎn)生顯著總數(shù)的片狀狀殘余馬氏體。(2)在500℃回火1.5h+4h，仍未更改淬火馬氏體的關(guān)鍵特點(diǎn);塊狀馬氏體的孿晶界上面有珠光體進(jìn)行析出，但仍保存有孿晶亞構(gòu)造;板條狀馬氏體內(nèi)的魏氏機(jī)構(gòu)形狀的珠光體已經(jīng)融解，板條界限進(jìn)行析出了短條形的珠光體。板條界限殘余馬氏體在回火時(shí)的溶解，推動(dòng)了珠光體沿板條馬氏體界限的持續(xù)進(jìn)行析出，產(chǎn)生了持續(xù)遍布的珠光體片狀。(3)適度提升 低碳鋼的淬火溫度，能夠根據(jù)提升淬火機(jī)構(gòu)中的板條馬氏體占比，來(lái)改進(jìn)高溫回火情況下的破裂韌性。伴隨著板條馬氏體總數(shù)的增加，鋼在破裂時(shí)主要表現(xiàn)出以塑性變形破裂體制為主導(dǎo)的破裂特性。(4)經(jīng)較高溫度淬火并回火后，由殘余馬氏體溶解造成的沿馬氏體界限持續(xù)遍布的珠光體，會(huì)大大的危害鋼的破裂韌性，導(dǎo)致一定的晶間破裂趨向。(5)增加500℃的回火時(shí)間，能夠根據(jù)滲碳體的灰鑄鐵及塊狀馬氏體內(nèi)孿晶亞構(gòu)造的慢慢清除，提升 淬火及高溫回火情況下的破裂韌性值，擴(kuò)大鋼在破裂時(shí)塑性變形破裂體制的占比，大大的減少晶間破裂的風(fēng)險(xiǎn)。

三、提升淬火溫度提升工模貝使用壽命　　

淬火溫度是鑄鐵件淬火全過(guò)程的關(guān)鍵加工工藝主要參數(shù)，常見(jiàn)鋼的淬火溫度在熱處理手冊(cè)和相關(guān)技術(shù)性書(shū)里都是有*信息可查，在生產(chǎn)制造中一般皆為此為挑選淬火溫度的根據(jù)，它是無(wú)可厚非的?？墒牵殡S著近兒年以來(lái)對(duì)馬氏體外貌和堅(jiān)韌化基本原理的深人科學(xué)研究，及其很多的加工工藝實(shí)驗(yàn)和實(shí)踐活動(dòng)，為大家怎樣更有效地挑選淬火溫度，給予了新的根據(jù)和工作經(jīng)驗(yàn)。因?yàn)樵谥朴喖庸すに嚮虿僮鬟^(guò)程中，能恰當(dāng)選振和嚴(yán)控淬火溫度，通常能夠使多種多樣工模貝的使用期限明顯提升 ，獲得顯著的經(jīng)濟(jì)收益。

淬火溫度對(duì)各種各樣鋼的危害有什么?看了上邊由廣東力華產(chǎn)生的內(nèi)容，堅(jiān)信大家都掌握清晰了。提升淬火溫度能提升 工模貝使用壽命嗎?這個(gè)是毫無(wú)疑問(wèn)的了，期待上邊的回應(yīng)能夠令大伙兒令人滿(mǎn)意。
