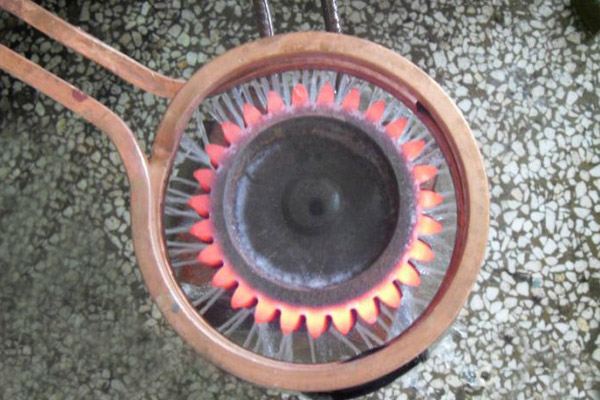

感應(yīng)淬火溫度不夠即加熱不足，未達(dá)到奧氏體化溫度要求。對中碳結(jié)構(gòu)鋼來講，奧氏體中有未溶鐵素體，淬火組織中除馬氏體外存在未溶鐵素體，淬火時*后淬火輪齒的變形表面常呈藍(lán)色。從感應(yīng)落火件外觀上也可看出，正常將火表面呈米色，過熟表面畢白色。

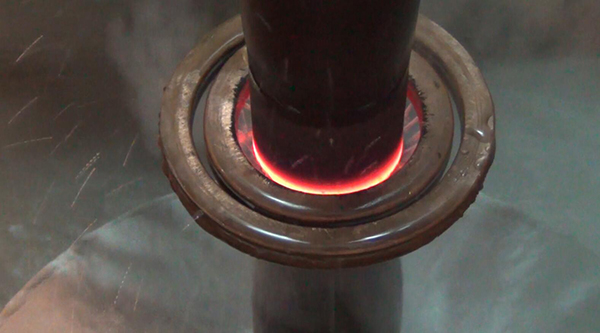

感應(yīng)淬火冷卻不足，即冷卻速度低于臨界冷卻速度。淬火組織中除部分馬氏體外，還存在托氏體，托氏體量越大則硬度越低。常發(fā)生在淬火冷卻介質(zhì)濃度、溫度、壓力變動與噴液孔堵塞等情況時，自回火溫度過高在軸類掃描淬火中會發(fā)生自回火溫度過高的問題，*是臥式軸類淬火或臺階狀軸類垂直淬火時發(fā)生的。

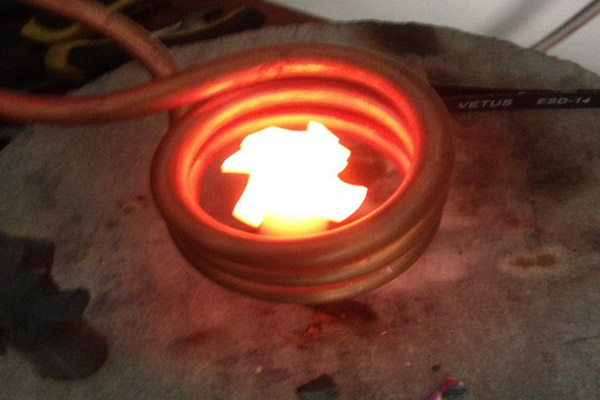

感應(yīng)淬火當(dāng)噴液路寬皮較短時，加熱者而快速通過噴液器沒有將淬火段冷夠，面水流國臺階(大真稱東上小真物的在下)阻擋，不能繼續(xù)冷卻已淬火段時產(chǎn)生。因此，淬火表面?？捎^察并檢測到明顯的自回火溫度過高。軟點或螺旋狀黑帶淬火表面的軟點常呈黑色，典型的螺旋狀黑帶是掃描淬火件常見的缺陷現(xiàn)象。解決的方法是噴液要均勻，提高工件轉(zhuǎn)速也能縮減黑帶的螺距。

感應(yīng)淬火部分原始組織中有帶狀組織會導(dǎo)致淬火后硬度不足。奧氏體化過程中未能溶解，淬火硬度必然不夠，帶狀組織即使提高加熱溫度也難消除。
