淬火設(shè)備加熱溫度的選擇

　　高速鋼的導(dǎo)熱性差，而淬火設(shè)備淬火溫度又很高，為了減少淬火應(yīng)力和工件變形開裂，必須在高溫加熱前進(jìn)行預(yù)熱。高速鋼因含有大量合金元素，故導(dǎo)熱性差，如果直接由冷狀態(tài)放人高溫爐中將會造成很大應(yīng)力，易引起工具的變形或開裂，為了減少熱應(yīng)力，高速鋼在加熱時應(yīng)進(jìn)行預(yù)熱，預(yù)熱還可以縮短高溫加熱時間，提高生產(chǎn)效率。

　　我們淬火設(shè)備采用預(yù)熱溫度為800～850℃，使鋼加熱時，索氏體向奧氏體的轉(zhuǎn)變在較低的溫度范圍內(nèi)預(yù)先完成，從而減少*后加熱時的組織應(yīng)力。

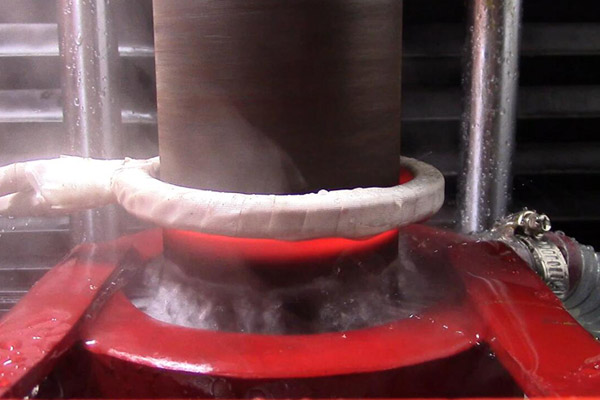

　　高速鋼的淬火設(shè)備淬火加熱，不僅是為了得到奧氏體組織，更重要的是在不使奧氏體晶粒過分長大的情況下，通過加熱使足夠碳和合金元素融人奧氏體中，從而獲得高的熱硬性和高的耐磨性，對于W18Cr4V鋼，采月淬火設(shè)備淬火加熱溫度（1280±10）℃，加熱時間1～1.5 min／mm。
