鏈條淬火機床

由步進鏈和裝在機架后部鏈條上方的淬火變壓器等組成。大型感應器接在淬火變壓器二次圈上，淬火變壓器可以上下、左右調整，以適應不同類型鏈軌節與感應器相對位置。感應器后面有一個大型噴水器,加熱后的鏈軌節在其下部進行淬火。

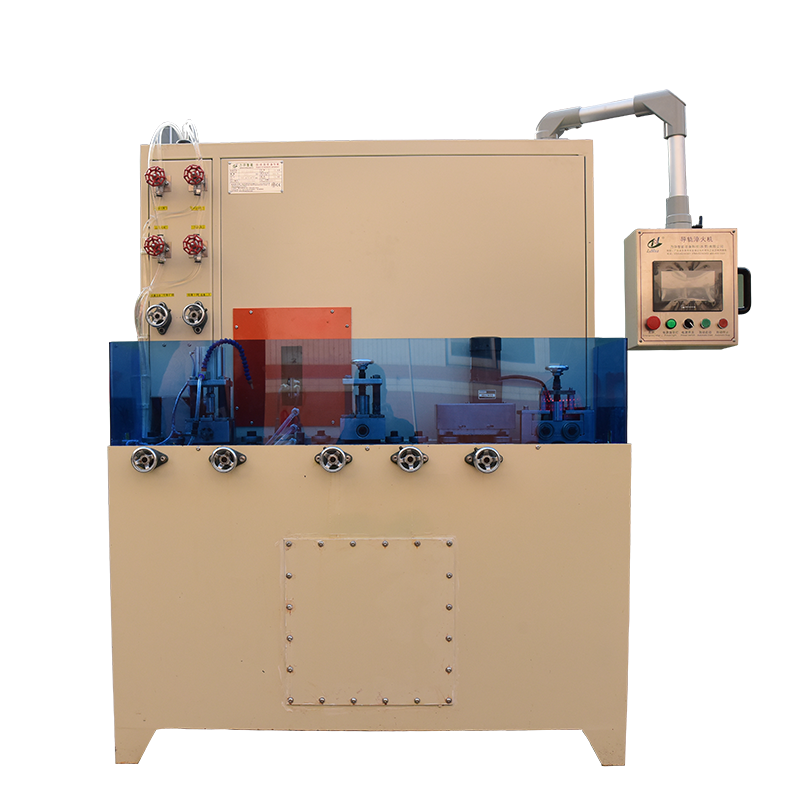

淬火機床整套設備由淬火加熱的數字化晶體管電源（160kW/30kHz)及負載系統、淬火機床主機、淬火冷卻介質循環冷卻系統（帶有過濾裝置和流量數顯）、冷卻液循環冷卻系統（帶有壓力保護裝置）、制冷機等組成。機床采用臥式自動線形式，自動上下料，帶有工藝件自動循環系統，保證對首件和末件均可實現正常淬火，設置有紅外測溫儀檢測工件加熱溫度。

淬火機床控制系統由PLC+觸摸屏組成，具備電源能量監控保護、工件加熱溫度監測保護、淬火冷卻介質溫度監控保護、冷卻水壓力監控保護、冷卻水溫度監控保護、各節點運動到位監控保護等功能。|

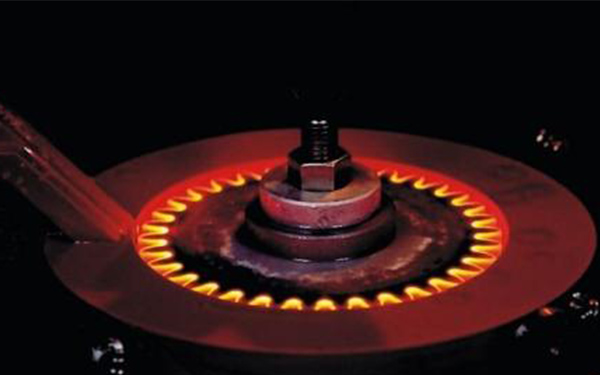

齒輪淬火機床

驅動輪與導向輪因為結構特殊，只能在專用淬火機床上進行加熱與淬火，但機床并不復雜。其特點為：一般是單個齒槽或多個齒槽進行加熱淬火；加熱時，為使齒槽沿寬度方向溫度均勻，淬火變壓器感應器組需左右擺動。

齒輪淬火機床的主要部分，淬火變壓器與感應器是裝在可以上下升降，前后能擺動的托架上的。當驅動輪齒槽調整到規定位置時，定位機構與淬火變壓器感應器組向齒槽方向前進，感應器頭進入齒槽，開始加熱，同時托架往復擺動；一個齒槽加熱到溫后，托架后移，分度機構進行分度，感應器再前移。
